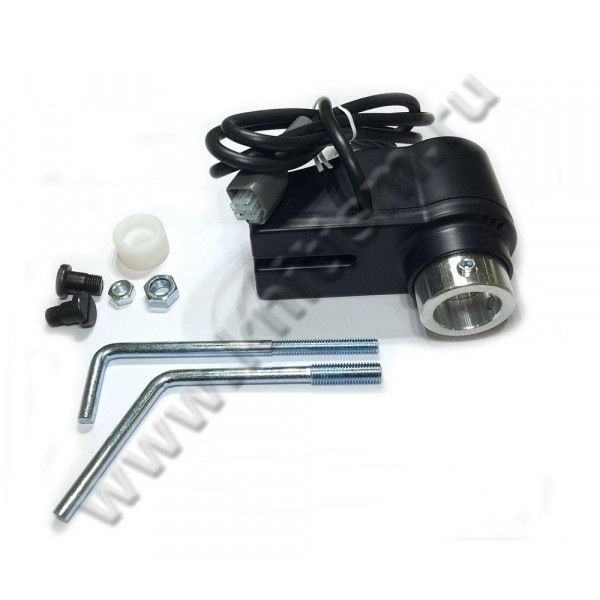

Позиционер иглы внешний для сервомоторов Aurora YJW-55, YJW-75, SM-550, SM-750.
Позиционер иглы на швейной машине необходим для того, чтобы после каждой остановки шитья игла оставалась в нижнем или в верхнем положении.
Это удобно, когда швея проходит сложный участок и удерживает материал двумя руками, например при шитье манжет. Или на длинных участках, например, при подгибке штор.
Таким образом, позиционер дает следующие преимущества при шитье
позволяет избежать смещения материала экономит время делает работу швеи комфортной делает работу швеи более эффективной
Установка и настройка позиционера
- Вкрутите шток крепления позиционера в головку. Посадите позиционер на шток и на главный вал. Оставьте зазор между корпусом позиционера и шкивом.
- Подключите разъем позиционера к блоку управления мотором.
- На блоке управления мотором необходимо переключить значение параметра P из положения NO (выключен) в положение N1 (включен).
Для этого кнопкой P выводим на табло значение P, нажимаем S - на табло появится значение N1. Для сохранения нажимаем кнопку P 3 раза. - Вращая шкив, выставьте нижнее положение иглы и закрепите позиционер на валу с помощью винта.
Позиционер выставлен в нижнее положение. Можно шить!
Теперь после каждой остановки шитья игла будет останавливаться в нижнем положении.
Нажмите пяткой на педаль привода и игла поднимется вверх.
Согласитесь это удобно?!
5. Выставляем позиционер в верхнее положение. Кнопкой P выбираем параметр Ч (оборотная), а кнопкой S выставляем значение ¯. Сохраняемся с помощью кнопки P.
Позиционер выставлен в верхнее положение.
Эта инструкция подходит для настройки позиционеров AURORA, JACK, ZOJE.
Важно знать!
Позиционер можно установить только на мотор с электронным блоком управления.
Если вы покупаете позиционер отдельно от мотора - убедитесь в том, что соединения мотора и позиционера совпадают.
УПАКОВКИ:
| Характеристика упаковки | Значение |
| Объём | 0.005 м³ |
| Вес | 300 г |
